◆ 広範囲にカウントした雪片数と外気温で、降雪強度を出力します。
◆ 降雪量に応じた消・融雪システムのコントロールが可能です。

特長

• 電源電圧は100・200V兼用です。
• 自社従来品光式センサーよりも検知距離が大幅に向上した為、風による影響が少なく、より確実に雪片を捉えます。

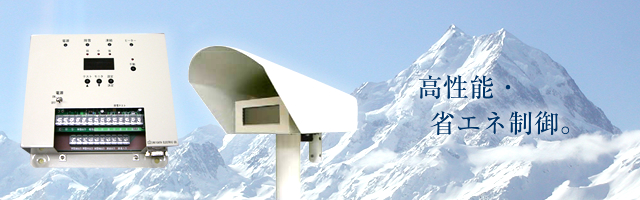

• センサー部は、軽量・コンパクトで設置が簡単。しかもメンテナンスフリーです。材質はステンレスを使用し、レンズヒーターにより、着雪や曇り対策も万全です。
• コントロール部からの降雪強度出力は、弊社の豊富な実験データを基に演算処理し、強・中・弱の接点信号やアナログ・デジタル信号等の豊富な出力で、様々な消・融雪システムのコントロールに対応します。
• デジタル表示部には、カウント数・外気温・残雪処理時間・積算運転時間・設定モードを切り替え表示しますので、操作が簡単に行えます。

関連資料

パンフレット表　パンフレット裏　仕様書　承認図　取扱説明書

　 　　　

仕様

型名			SHK-12X
電 源	電圧(V)		AC100V・200V(兼用)
	周波数(Hz)		50Hz・60Hz(兼用)
周囲温度(℃)			-10℃ ～ +40℃
検 知 方 式	構造		光反射式による雪片カウント方式
	特性		雪片 + 気温
主要制御回路			16ビットCPUによるマイコン制御(フラッシュメモリー搭載)
入 力 信 号	降雪検知		降雪々片からの反射光を検出(カウント式)
	気温検知		サーミスタの抵抗値変化を検出
出 力 回 路	制御用出力		無電圧接点信号 各1a接点※1 降雪 / 降雪強度(強・中・弱) / 凍結※2
	アナログ出力		4 ～ 20mA / 0 ～ 5V / 0 ～ 10V (選択式)
	デジタル出力		RS-232C出力 / ※オプション 降雪パルス(オープンコレクタ出力)
降雪深強度特性			降雪パルス1個当りの降雪深換算値 5.5 × 10cm/pls
消費電力			外気温=1℃以上の時 最大3W 外気温=1℃未満の時 最大7W

※1 接点許容電流：AC200V 5A pf=0.4
※2 路面センサーはオプションになります。
