HNシリーズ光ファイバー式降雪センサー

HNシリーズ

HN-07

用途

工場･学校などの構内の消雪設備に！運送会社･ガソリンスタンドなどの消雪設備に！民家の屋根雪･車の出入口の消雪設備！自動車学校･スキー場の駐車場の消雪設備！

※散水式屋根消雪設備には適しません。

仕様

  • 電源／AC200V/220V 50Hz/60Hz
    ※AC100Vの場合は御指示下さい。
  • 出力信号／無電圧接点１a（接点容量AC200V5A）
  • 動作感度／起動積雪 4mm±2mm
  • 重量／1.2kg（ケーブルを除く）
  • 接続ケーブル／VCT-F 7c×0.75 条長5m

特長

  • 雨･霜等での誤動作はありません。
  • 積雪が約5mm以上で動作する節約型です。
  • 動作状態が表示ランプ（緑･赤）で確認できます。
  • テストボタンで簡易的な動作確認試験が手元で出来ます。
  • 取付工事、配線等が簡単に出来ます。

関連資料

降雪センサー「HN-07」について

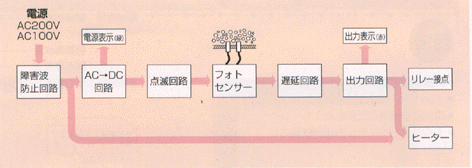

動作原理

動作原理

投光側･光ファイバーから出た変調光は、受雪面に積雪があるとその間を
透過、散乱を繰り返しながら受光側･光ファイバーに届きます。
この変調光の受信の有無を判断して、降雪信号を出します。

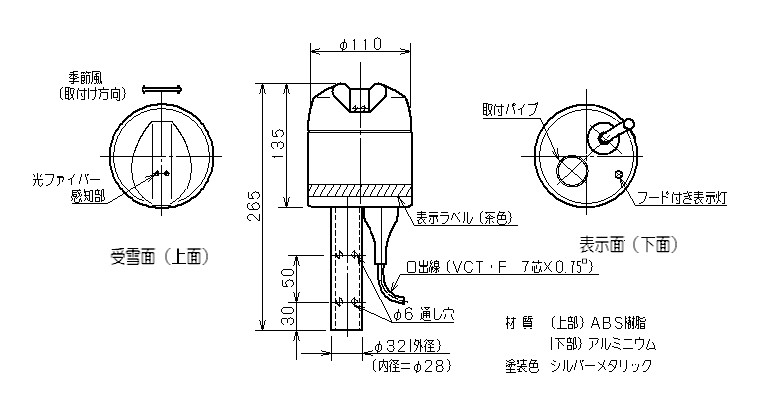

外形寸法

HN-07 外系図 図面

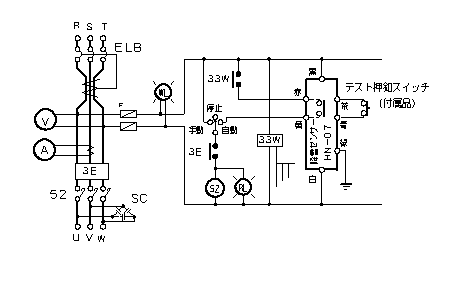

接続例

　接続図
