積雪深計(SDM)㈱スノーテック新潟製品になります。(詳細はこちら)

雪の深さを測る…

SDM-322

本積雪深計「SDM-322」は、 レーザー光を使って自動的に積雪の深さを測る積雪深計です。













カタログ

SDM-322

動作原理

レーザー光を積雪面に照射し、積雪面から反射して戻ってくるまでの位相差を計測し積雪深を求める方式の積雪深計です。

特長

  • 光学式乱反射光を取り込むため雪面を荒らしません。
  • 取付専用取付金具で簡単に取付可能です。
  • 耐候性筐体にABS樹脂、ステンレスを採用

用途

雪氷防災関連の積雪情報システムに!気象観測システムの積雪センサーに!道路除雪の積雪情報管理システムに!

仕様(積雪深計 SDM-322)

[気象測器検定取得可能品]

電源電圧・周波数 AC100V(±10%以内)50,60Hz共用
周囲環境 測定部 温度:-30~+40℃  湿度:95%以下(ただし結露のなきこと)
データ処理装置 温度:-10~+50℃  湿度:85%以下(ただし結露のなきこと)
測定部 測距原理 光波・位相差検出
光源 レーザ-ダイオード(λ=650nm…赤色 ビーム径…約φ6~8㎜)
射出出力 1mW未満(JISクラス2)
測定可能範囲 積雪深=0~5m (0~10m オプション)
測定精度 ±1.0cm(擬似雪面使用時)
測定間隔 1~120分(設定による)
データ伝送 RS-422規格準拠
ケーブル条長 専用ケーブル 標準20m(最大延長100m)
防水性能 JIS保護等級3級準拠
データ処理装置 表示 LCD 20文字2行
表示内容 測定日時、積雪深(*㎝)温度(*℃)
デジタル出力 RS-232C規格準拠
アナログ出力 0~5m/4-20mA DC(電圧出力 変更可)
消費電力 待機時約12.0W ヒータ動作時約22.0W以下
待機時約 3.0W ヒータ動作時約10.0W以下(測定部のみ)
製品重量 測定部 約4.5㎏(不含・金具)(付属・取付金具=1㎏)
データ処理装置 約2.6㎏
寸法 測定部 W・H・D= 90・267・316 (mm)
データ処理装置 W・H・D=250・280・72 (mm)

オプション品  ・人感センサ ・気象庁検定

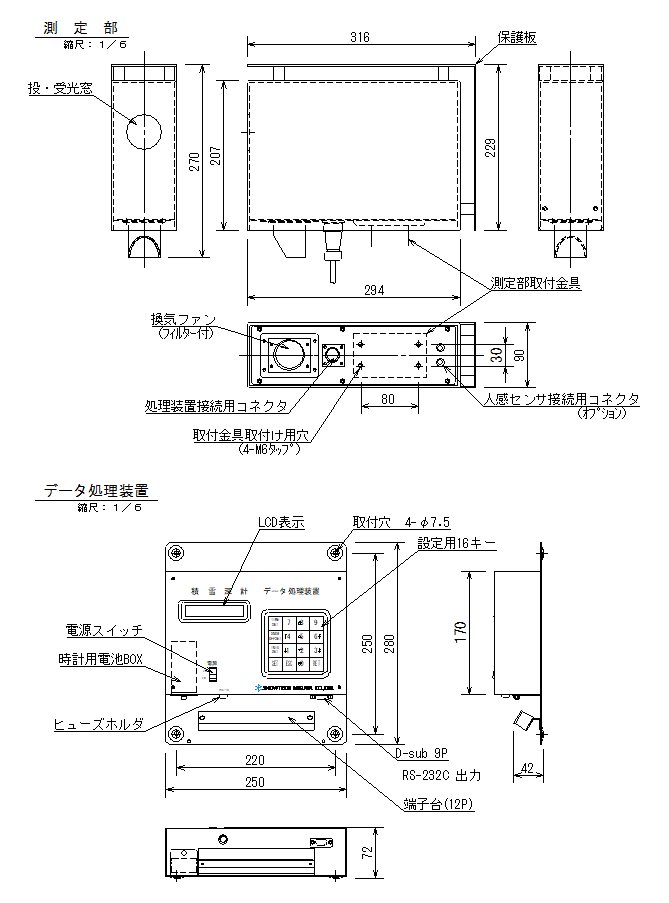

外形図(積雪深計 SDM-322)

外形図
