SDM-301S 生産終了品

雪の深さを測る…
積雪地域では、降雪量の多少を推し測る目安として、昔から積雪の深さを測ってきました。かつては雪尺を既め用意して、目視によって提示観測する方法が一般的でした。

近年、超音波や光波を利用して、自動的に計測する方式が普及しつつあります。

本積雪深計「SDM-301S」は、これらの自動計測方式の中で、種々難点のあった点を改良し、データ転送も容易に行えるようにした、光波位相差検出式積雪深計です。

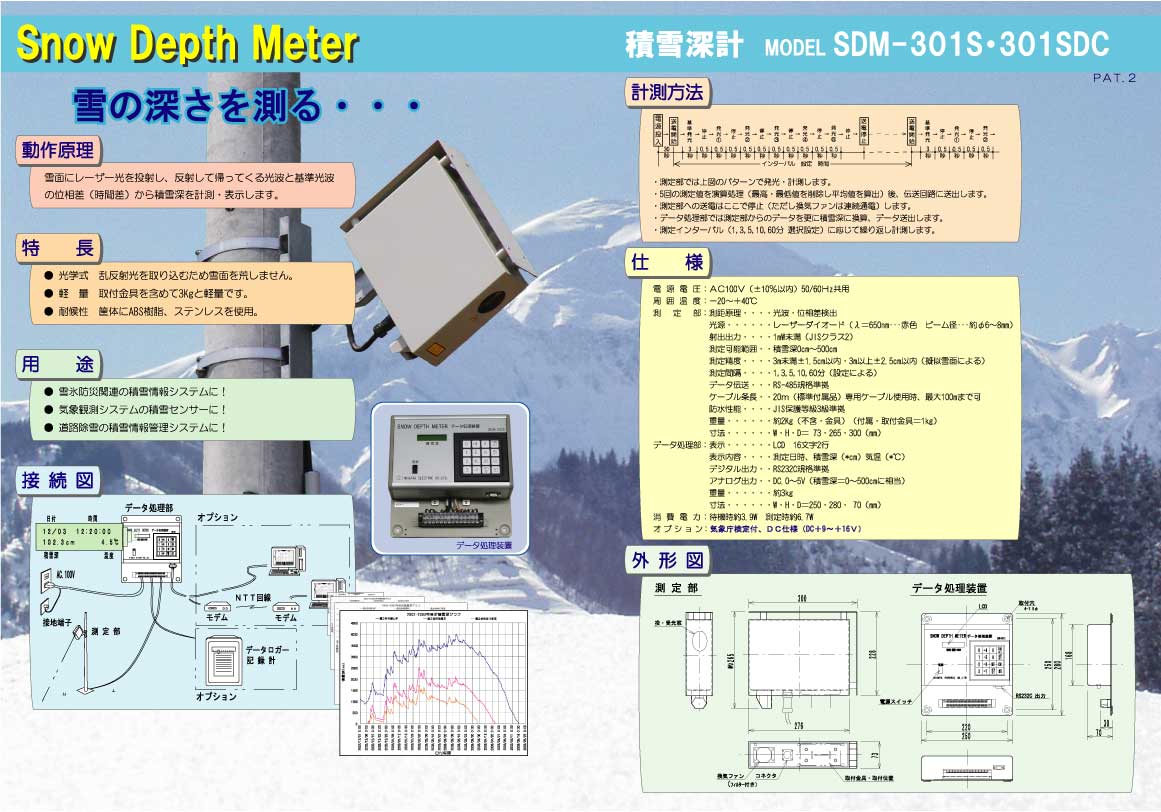

カタログ画像

SDM-301S　

動作原理

雪面にレーザー光を投射し、反射が帰ってくる光波と基準光波の位相差（時間差）から積雪深を計測・表示します。

特長

• 光学式	乱反射光を取り込むため雪面を荒らしません。

• 軽量	取付金具を含めて3kgと軽量です。

• 耐候性	筐体にABS樹脂、ステンレスを採用

用途

仕様（積雪深計 SDM-301S）

[気象測器検定取得可能品]

電源電圧・周波数		AC100V（±10％以内）50,60Hz共用
周囲温度		-10～+40℃
測定部	測距原理	光波・位相差検出
	光源	レーザ－ダイオード（λ＝650nm…赤色 ビーム径…約φ6～8㎜）
	射出出力	1mW未満（JISクラス2）
	測定可能範囲	積雪深＝0㎝～500㎝
	測定精度	3ｍ　±1.5cm以内・3ｍ以上　±2.5cm以内（擬似雪面による）
	測定間隔	1,3,5,10,60分（設定による）
	データ伝送	RS-485規格準拠
	ケーブル条長	専用ケーブル使用時、最大100ｍ（但し、標準付属品＝20m以下）
	防水性能	JIS保護等級3級準拠
データ処理部	表示	LCD　16文字2行
	表示内容	測定日時、積雪深（＊㎝）気温（＊℃）
	デジタル出力	RS-232C規格準拠
	アナログ出力	0～5VDC（積雪深＝0～500㎝に相当）
消費電力		約8W（測定部…約2.5W）
製品重量	測定部	約2㎏（不含・金具）（付属・取付金具＝1㎏）
	データ処理部	約3㎏
寸法	測定部	W・H・D＝ 75・270・300 (mm)
	データ処理部	W・H・D＝250・280・70 (mm)

外形図（積雪深計 SDM-301S）
