降雪センサー

気象観測機器

気象情報システム

SNKシリーズ

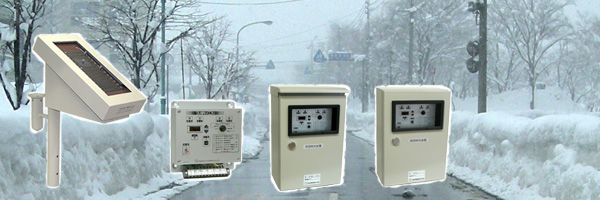

SNKシリーズ　New スノーコン

New スノーコン雪温・降水式

◆ 制御部本体がコンパクトになりました。（取付面積従来比 23％減）
 ◆ 各設定をデジタル表示で確認でき、設定も簡単です。
 ◆ 従来運転モードに加え、『eco』運転モード※を追加しました。
 ◆ 手動出力が時限式となり、最大8時間後に自動運転に復帰します。
◆ 降雪検知方式は30年以上の実績を誇る受雪板方式です。
◆ センサー部は防錆・耐候性に優れ、定期的なメンテナンスは不要です。
◆ 第二融雪電力対応品です。

※ eco運転モード搭載
eco運転モードとは、出力が一定時間連続でONした場合、残雪処理時間（標準設定3分）を出力時間に
応じて短縮する運転モードです。
（従来の運転モードでは、降水または雪温がOFFした後、残雪処理が働き一定時間後に停止します。）

用途

第二融雪電力を利用する消雪設備に！確実な動作を要求する消雪設備に！国道・県道・市道の消雪設備に！ヒーターで融雪をしている設備に！

仕様

  • 電源／AC200V・50Hz/60Hz
    ※AC100Vの場合は御指示下さい。
  • 出力／無電圧接点１a（接点容量AC200V5A）
  • 接点構成
    接点構成

特長

各設定変更が簡単

ダイヤルスイッチで項目選択、UP/DOWNスイッチで簡単に変更できます。
設定項目も従来のスノーコンと同様です。

エコ運転機能搭載

降雪状況によりヒーターの発熱量が自動的に切り替わります。

仕様

型番
(100V仕様）※1		 SNK-421
(SNK-411)
電
源 		電圧(V)
(100V仕様)※1		 AC200
(AC100)
周波数(Hz) 50/60 兼用
周囲温度(℃) センサー部：-20～+40　制御部：0～+40
検
知
方
式 		構造 受雪板検知式（瞬時感知式）
特性 水分及び雪温特性の組合せによる検知方式
主要制御回路 16ビットCPUによるマイコン制御(フラッシュメモリー搭載)
入
力
信
号 		降雪検知 電極間抵抗（抵抗値の低下を検出）　最高感度（0.01g/cm2・H以上）
気温検知 サーミスタの抵抗値変化を検出
出力信号 無電圧接点信号1a接点(接点許容電流:AC200V 5A)
消費電力 雪温=+4.0℃以上の時　　　　　　5W以下
雪温=+4.0℃以上、降水=OFFの時　25W以下
雪温=+4.0℃以上、降水= ONの時　80W以下
雪温=-5.0℃以下の時　　　　　　80W以下
セ
ン
サ
ー
部 		型番
(100V仕様)※1		 GK-72
(GK-71)
取付場所 屋外
材質 上面：FRP　側面：SUS 430
外観 上面：ダークブラウン　側面：ライトベージュ
重量(kg) 2.0
寸法(mm) (高さ)×(横)×(奥行)　405×125×340
補助ヒーター ○
制
御
部 		型番
(100V仕様)※1		 N-21
(N-11)
取付場所 盤内組込
外見 スノーコン　SNシリーズ
本体型番
(100V仕様)※1		 N-21
(N-11)
本体材質 アルミ
本体外観 シルバー
重量(kg) 1.2
寸法(mm) (高さ)×(幅)×(奥行)
230×200×80
付属ケーブル(標準) CA-SN05　(VCT・F6×0.75)　長さ5m
※延長される場合は必ず当社専用延長ケーブルを御使用ください。(5m単位・MAX50m)
凍結回路付(オプション)※3
型番
(100V仕様）※1		 SNK-421-I※2
SNK-411-I		 SNK-421-III※2
SNK-411-II
検出方法 路面埋設方式（専用温度センサ使用） 気温方式（センサー部雪温センサ併用）
入力信号 サーミスタの抵抗値変化を検出
出力信号 無電圧接点信号1a接点(接点許容電流:AC200V 5A pf=0.4)

※1　100V仕様は受注品。

※2　凍結検知組込型を御注文される場合は、それぞれの型番の後に「-Ⅰ」（凍結温度センサーで制御）か
　　「-Ⅱ」（雪温センサーで制御）を付けてご注文ください。

※3　凍結検知組込型を散水道路融雪設備に使用した場合、散水した水が流末で凍結し、交通事故を引き起こす
　　恐れがあります。御使用 にならないようにお願い致します。
