降雪センサー

気象観測機器

気象情報システム

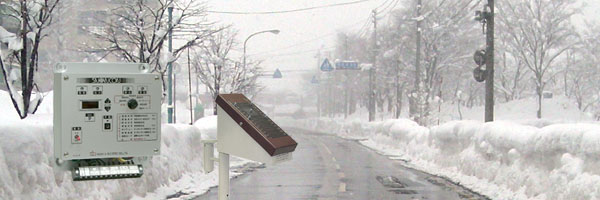

SNシリーズ

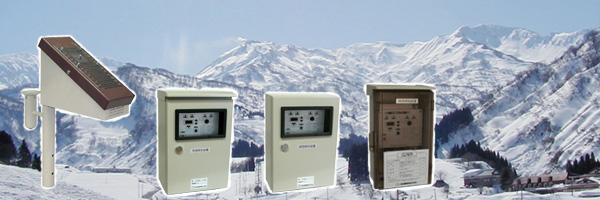

SNKシリーズ New スノーコン

New スノーコン雪温・降水式

◆ 制御部本体がコンパクトになりました。(取付面積従来比 23%減)
◆ 各設定をデジタル表示で確認でき、設定も簡単です。
◆ 従来運転モードに加え、『eco』運転モードを追加しました。
◆ 手動出力が時限式となり、最大8時間後に自動運転に復帰します。
◆ 降雪検知方式は30年以上の実績を誇る受雪板方式です。
◆ センサー部は防錆・耐候性に優れ、定期的なメンテナンスは不要です。

※ eco運転モード搭載
eco運転モードとは、出力が一定時間連続でONした場合、残雪処理時間(標準設定3分)を出力時間に
応じて短縮する運転モードです。
(従来の運転モードでは、降水または雪温がOFFした後、残雪処理が働き一定時間後に停止します。)

用途

工場・学校等の構内の消雪設備に!運送会社・ガソリンスタンド等の消雪設備に!家屋の屋根雪、車の出入口の消雪設備に!自動車学校・スキー場の駐車場の消雪設備に!

仕様

  • 電源/AC200V・50Hz/60Hz
    ※AC100Vの場合は御指示下さい。
  • 出力/無電圧接点1a(接点容量AC200V5A)

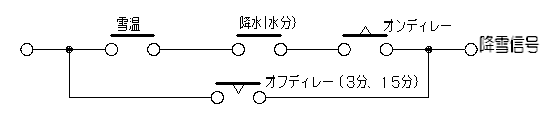

  • 接点構成
    接点構成

特長

各設定変更が簡単

ダイヤルスイッチで項目選択、UP/DOWNスイッチで簡単に変更できます。
設定項目も従来のスノーコンと同様です。

エコ運転機能搭載

降雪状況によりヒーターの発熱量が自動的に切り替わります。

仕様

型番
(100V仕様)※1
SN-421
(SN-411)
SN-422
(SN-412)
SN-423
(SN-413)
SN-424
(SN-414)

電圧(V)
(100V仕様)※1
AC200
(AC100)
周波数(Hz) 50/60 兼用
周囲温度(℃) センサー部:-20~+40 制御部:0~+40



構造 受雪板検知式(瞬時感知式)
特性 水分及び雪温特性の組合せによる検知方式
主要制御回路 16ビットCPUによるマイコン制御(フラッシュメモリー搭載)



降雪検知 電極間抵抗(抵抗値の低下を検出) 最高感度(0.01g/cm2・H以上)
気温検知 サーミスタの抵抗値変化を検出
出力信号 無電圧接点信号1a接点(接点許容電流:AC200V 5A)
消費電力 雪温=+4.0℃以上の時      5W以下
雪温=+4.0℃以上、降水=OFFの時 15W以下
雪温=+4.0℃以上、降水= ONの時 30W以下
雪温=-5.0℃以下の時      30W以下




型番
(100V仕様)※1
G-72
(G-71)
取付場所 屋外
材質 上面:FRP 側面:SUS 430
外観 上面:ダークブラウン 側面:ライトベージュ
重量(kg) 1.5
寸法(mm) (高さ)×(横)×(奥行) 309×96×320
補助ヒーター


型番
(100V仕様)※1
N-21
(N-11)
N-22
(N-12)
N-23
(N-13)
N-24
(N-14)
取付場所 盤内組込 屋外 屋内 屋内・外兼用
外見 スノーコン SNシリーズ スノーコン SNシリーズ スノーコン SNシリーズ スノーコン SNシリーズ
本体型番
(100V仕様)※1
N-21
(N-11)
本体材質 アルミ
本体外観 シルバー
BOX材質 SPCC 本体:ABS樹脂
扉 :アクリル樹脂
BOX外観 ライトベージュ
(近似マンセル5Y7/1)
本体:ホワイトグレー
扉 :ライトスモーク
重量(kg) 1.2 12.5 10.5 3.0
寸法(mm) (高さ)×(幅)×(奥行)
230×200×80

455×305×222

425×300×170

425×280×161
付属ケーブル(標準) CA-SN05 (VCT・F6×0.75) 長さ5m
※延長される場合は必ず当社専用延長ケーブルを御使用ください。(5m単位・MAX50m)
凍結回路付(オプション)※3
型番
(100V仕様)※1
SN-421-I・422-I・423-I・424-I※2
SN-411-I・412-I・413-I・414-I
SN-421-II・422-II・423-II・424-II※2
SN-411-II・412-II・413-II・414-II
検出方法 路面埋設方式(専用温度センサ使用) 気温方式(センサー部雪温センサ併用)
入力信号 サーミスタの抵抗値変化を検出
出力信号 無電圧接点信号1a接点(接点許容電流:AC200V 5A pf=0.4)

※1 100V仕様は受注品。

※2 凍結検知組込型を御注文される場合は、それぞれの型番の後に「-Ⅰ」(凍結温度センサーで制御)か
  「-Ⅱ」(雪温センサーで制御)を付けてご注文ください。

※3 凍結検知組込型を散水道路融雪設備に使用した場合、散水した水が流末で凍結し、交通事故を引き起こす
  恐れがあります。御使用 にならないようにお願い致します。
