降雪強度 電流(電圧)信号出力
◆ 一定の降雪量以上で運転を行います。
◆ 降雪強度を、電流(電圧)信号で出力します。
◆ 自社従来品※1と比較して、10~30%※2 ※3 の節水・節電が可能です。
※1 スノーコン「SNK-435」 ※2 地下水を利用した散水消雪設備の場合
※3 降雪状況により運転時間が変化する為、必ずしも保証する値ではありません。
・降雪の強度がわかります。
・強風雪でも確実に降雪を捉えます。
・雨や朝霜による誤動作がありません。
降雪強度と気温で降雪量を補正し、設定した起動降雪値以上になったら運転を行います。

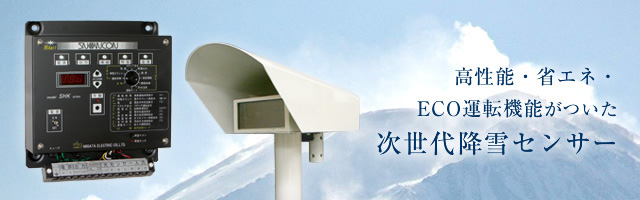

さらに光スノーコンSHK-800シリーズは、降雪強度に応じた電流(電圧)信号を出力します。
ダイヤルスイッチで項目選択、UP/DOWNスイッチで簡単に変更できます。
型番 | SHK-801 SHK-801-I |
SHK-802 販売終了 SHK-802-I 販売終了 |
SHK-803 SHK-803 -I |
SHK-804 SHK-804 -I |
||
---|---|---|---|---|---|---|
電 源 |
電圧(V) | AC100/200 兼用 | ||||
周波数(Hz) | 50/60 兼用 | |||||
周囲温度(℃) | センサー部:-20~+40 制御部:0~+40 | |||||
検 知 方 式 |
構造 | 光反射式による雪片カウント式 | ||||
特性 | 雪片 + 気温 | |||||
主要制御回路 | 16ビットCPUによるマイコン制御(フラッシュメモリー搭載) | |||||
入 力 信 号 |
降雪検知 | 降雪々片からの反射光を検出(カウント式) | ||||
気温検知 | サーミスタの抵抗値変化を検出 | |||||
出力信号 | 無電圧接点信号1a接点(接点許容電流:AC200V 5A、pf=0.4 | |||||
電流・電圧出力信号 | DC 4mA~20mA (降雪強度に応じた電流信号を出力) DC 0V~5V or DC 0V~10V 出荷時変更可能 |
|||||
消費電力 |
外気温度=+3℃以上の時 最大3W 外気温度=+3℃未満の時 最大7W |
|||||
セ ン サ ー 部 |
型番 | F-3C | ||||
取付場所 | 屋外 | |||||
材質 | (板金)SUS430+SUS304 (センサーケース)ABS樹脂 | |||||
外観 | ライトベージュ(近似マンセル5Y7/1) | |||||
重量(kg) | 0.9 | |||||
寸法(mm) | (高さ)×(横)×(奥行) 180×110×210 | |||||
制 御 部 |
型番 | SHK-801S SHK-801S-I |
SHK-803S SHK-803S-I |
SHK-804S SHK-804S-I |
||
取付場所 | 盤内組込 | 屋内 | 屋内・外兼用 | |||
外見 | ![]() |
![]() |
![]() |
![]() |
||
本体型番 | SHK-801S SHK-801S-I | |||||
本体材質 | SPC-1 | |||||
本体外観 |
マットブラック (近似マンセルN1.0) |
|||||
BOX材質 | - | SPC-1 | 本体:ABS樹脂 扉 :アクリル樹脂 |
|||
BOX外観 | - | ライトベージュ (近似マンセル5Y7/1) |
本体:ホワイトグレー 扉 :ライトスモーク |
|||
重量(kg) | 1.5 | 11 | 8 | 3.5 | ||
寸法(mm) |
(高さ)×(幅)×(奥行) 230×200×80 |
455×305×222 |
425×300×170 |
425×280×161 |
||
付属ケーブル(標準) |
CA-SH05 6×0.5 (長さ)5m ※延長される場合は必ず当社専用延長ケーブルを御使用ください。(5m単位・MAX50m) |
型番 | SHK-801・ |
SHK-801-Ⅰ・ |
---|---|---|
検出方法 | 気温方式(F-3C気温センサ併用) | 路面埋設方式(専用温度センサ使用) |
入力信号 | サーミスタの抵抗値変化を検出 | |
出力信号 | 無電圧接点信号1a接点(接点許容電流:AC200V 5A pf=0.4) |
※凍結検知回路を散水道路融雪設備に御使用した場合、散水した水が凍結し、事故が起きる恐れがありますので御使用しないでください。
