異常警報リレーALARM RELY (消・融雪機器用)生産終了品

AS-011

AS-011

降・積雪地域では、融雪パイプ・ヒーター等で道路や屋根の雪を処理しております。

この装置はそれらの機器を効率良く運用するため、制御盤(水中ポンプ等)の異常運転(漏電・欠相・逆相・過負荷・水位低下)を遠方ないし、道路管理者に知らせる目的でつくられた製品です。

用途

道路融雪設備の故障判断に!無散水設備の早期故障判断に!屋根融雪機器の故障判断に!

特長

  • 道路パトロール時、車の中で
    故障発見ができます。(表示が有る場合)
  • 制御盤(水中ポンプ等)の
    異常個所の表示が容易にできます。
  • 遠隔操作時に於いても、
    異常箇所の表示が容易にできます。
  • 無負荷時でも、電源一次側の
    欠相が容易に判断できます。

仕様

  • 電源電圧:3相200/220V
  • 制御回路:C・MOS・IC,ロジック回路
  • 入力信号:無電圧警報接点信号、最大3回路
    (1)ELB
    (2)3Eリレー
    (3)液面リレーなど
    (4)電源欠相、試験(兼用)
  • 出力信号:
    (1)表示灯………専用ストロボ発光表示
    (2)電圧出力……DC24V(ブザー専用)
    (3)異常原因表示…本体表面にランプで表示
    (1線欠相時でも出力はでます。)
  • 消費電力:
    定常時…5W以下
    警報発生時…7W以下

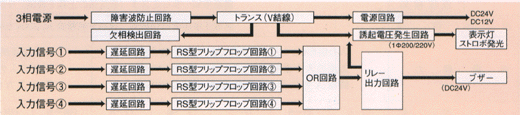

動作原理

動作原理

制御盤(水中ポンプ)内に有する、3Eリレー、漏電ブレーカー、液面リレー(フロートレススイッチ)等からの警報接点を組合わせ異常信号を出します。

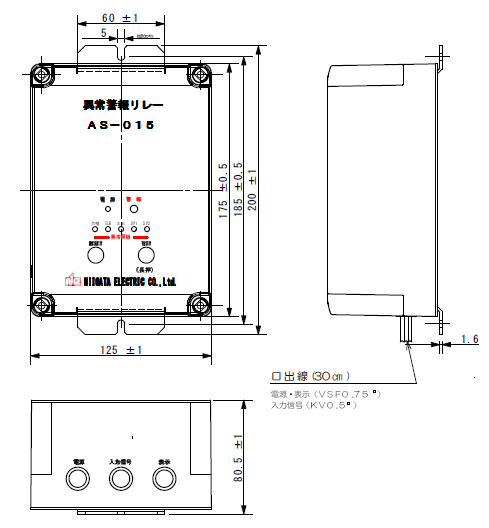

外形寸法

外形寸法

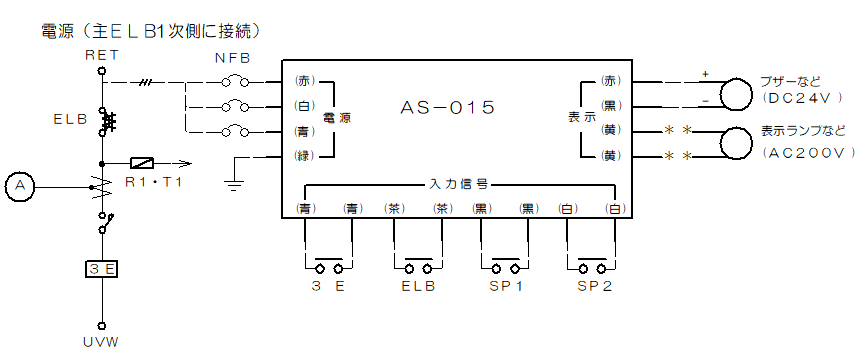

接続例

接続例

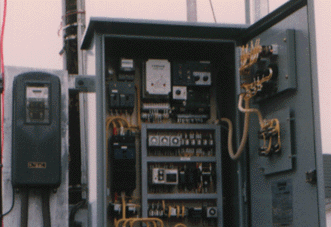

設置例

設置例
